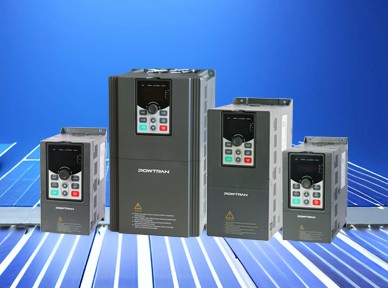

PI550-S/PI550A1-S系列
光伏水泵專用變頻器
- 產品簡介
- 技術數據
- 運行環境
- 應用范圍
- 功能特點
- 資料下載
普傳科技PI550-S/PI550A1-S系列(lie)光(guang)伏水泵專用(yong)變(bian)頻器(qi)采用(yong)高精度快速MPPT算法(fa)，將光(guang)(guang)(guang)伏(fu)(fu)陣列輸(shu)(shu)(shu)出通過(guo)功率點追蹤，驅動水(shui)泵(beng)電(dian)機(ji)(ji)，以滿足各種揚水(shui)應用(yong)(yong)需(xu)求。光(guang)(guang)(guang)伏(fu)(fu)水(shui)泵(beng)專用(yong)(yong)變頻(pin)器除(chu)了支(zhi)持光(guang)(guang)(guang)伏(fu)(fu)陣列直流(liu)輸(shu)(shu)(shu)入外，還(huan)支(zhi)持交流(liu)輸(shu)(shu)(shu)入。當(dang)光(guang)(guang)(guang)伏(fu)(fu)陣列輸(shu)(shu)(shu)出無(wu)法(fa)驅動電(dian)機(ji)(ji)或(huo)者無(wu)輸(shu)(shu)(shu)出時，還(huan)接受電(dian)網交流(liu)輸(shu)(shu)(shu)入或(huo)者其它交流(liu)電(dian)機(ji)(ji)供電(dian)，以滿足各種應急需(xu)求。光(guang)(guang)(guang)伏(fu)(fu)水(shui)泵(beng)專用(yong)(yong)變頻(pin)器提供全方(fang)位保護，提高電(dian)機(ji)(ji)及水(shui)泵(beng)使用(yong)(yong)壽命。
|
項目 |
功能 |
規范 |
||
|
電(dian)源 |
額定(ding)交流電壓頻率和等級 |
單相220V±10%，50/60Hz±5% 三相220V±10%，50/60Hz±5% 三相380V±10%，50/60Hz±5% |
||
|
推(tui)薦光伏輸入(ru)直流電壓范圍 |
G1/G2：DC 200~440V; G3:DC 350~780V |
|||
|
控制性能 |
控制系統 |
基于DSP的(de)高性能(neng)矢(shi)量控制變頻器 |
||
|
控(kong)制方(fang)法 |
V/F控制(zhi)、無PG矢量控制(zhi) |
|||
|
自動轉(zhuan)矩提(ti)升功能 |
實現(xian)V/F控(kong)制方式下(xia)低(di)頻率（1Hz）大輸出轉矩控(kong)制 |
|||
|
加減速控制(zhi) |
直線或S曲線加(jia)減速方式。四種加(jia)減速時間，加(jia)減速時間范圍0.0~6500.0s |
|||
|
V/F曲(qu)線方式 |
線(xian)性(xing)，平方根多次(ci)冪，用戶自定義V/F曲線(xian) |
|||
|
過(guo)載(zai)能力 |
G型：額(e)定電(dian)流150%-1分鐘，額(e)定電(dian)流180%-2秒 |
|||
|
最高頻率(lv) |
矢量控制(zhi)：0-300Hz V/F控制(zhi)：0~3200Hz |
|||
|
載波頻率 |
0.5~16kHz;可根據(ju)負載(zai)特性(xing)，自(zi)動(dong)調整載(zai)波頻率 |
|||
|
輸(shu)入頻率分辨率 |
數字設定(ding)：0.01Hz 模擬設定(ding)：最高頻率×0.1% |
|||
|
啟動(dong)轉矩 |
G型機：0.5Hz/150%(無PG矢(shi)量控(kong)制) |
|||
|
調速范圍 |
1：100（無(wu)PG矢量控制） |
|||
|
穩速精度 |
無PG矢量控制：≤±0.5%（額定同(tong)步轉速(su)） |
|||
|
轉矩(ju)響(xiang)應(ying) |
≤40ms（無PG矢(shi)量(liang)控制） |
|||
|
轉矩提(ti)升 |
自動轉矩提升(sheng)；手動轉矩提升(sheng)0.1%~30.0% |
|||
|
直流制動 |
直流制(zhi)(zhi)動(dong)頻率：0.00Hz~最大頻率，制(zhi)(zhi)動(dong)時間(jian)：0.0~100.0秒，制(zhi)(zhi)動(dong)動(dong)作(zuo)電流值：0.0%~100.0% |
|||
|
點動控制 |
點(dian)動頻率范圍：0.00Hz~最(zui)大頻率；點(dian)動加減速時(shi)間0.0s~6500.0s |
|||
|
多段速運行 |
通過控制端子實(shi)現最多16段速(su)運行(xing) |
|||
|
內置PID |
可(ke)方(fang)便實現過(guo)程控制閉環控制系(xi)統 |
|||
|
自動電壓調整（AVR） |
當電(dian)網電(dian)壓變化時，能自動保持輸出(chu)電(dian)壓恒定 |
|||
|
轉矩限定與控(kong)制(zhi)
|
“挖土機”特性，對運行器件(jian)轉矩自(zi)動限制(zhi)(zhi)，防(fang)止頻繁過流跳閘；閉環矢量模式可(ke)實(shi)現轉矩控制(zhi)(zhi) |
|||
|
個性化(hua)功能 |
上電外圍設備安(an)全(quan)自(zi)檢 |
可實現上電對外圍設備進(jin)行安(an)全(quan)檢測如接地、短路等 |
||
|
共直流母線功能 |
可實現多臺變頻器共(gong)用直流母線的功能 |
|||
|
逐波限(xian)流(liu)功能 |
內置逐波(bo)限流算法，減少變頻器報(bao)過流概率(lv)，提高(gao)整機抗(kang)干擾能力 |
|||
|
定(ding)時控制 |
定(ding)時控(kong)制功能：設定(ding)時間最大6500分鐘 |
|||
|
運行 |
輸入信號 |
運行(xing)方法(fa) |
鍵盤/端子(zi)/通(tong)訊(xun) |
|
|
頻(pin)率(lv)設定 |
10種頻率設定(ding)方(fang)式，包括(kuo)DC 0~10V、-10~+10V范圍(wei)可(ke)調(diao)整(zheng)；DC 0~20mA 范圍(wei)可(ke)調(diao)整(zheng)，面板編碼器等 |
|||
|
啟動信(xin)號 |
正(zheng)轉，反轉 |
|||
|
多段速度 |
最多可以設定16段速度（使(shi)用(yong)多功能端子或者程序運行(xing)） |
|||
|
緊急停止 |
中(zhong)斷控制器的輸出 |
|||
|
擺頻運行(xing) |
過程控制運行 |
|||
|
故障復(fu)位 |
當保護功(gong)能處(chu)于(yu)有效狀(zhuang)態時，可以自動(dong)或手動(dong)復位故障狀(zhuang)態 |
|||
|
PID反(fan)饋信號 |
包括(kuo)DC 0~10V，DC 0~20mA |
|||
|
輸出信號 |
運行(xing)狀態(tai) |
電機狀(zhuang)態顯(xian)示，停(ting)止，加減速(su)，勻速(su)，程序(xu)運(yun)行狀(zhuang)態 |
||
|
故障輸(shu)出 |
觸點(dian)(dian)(dian)容量：常閉觸點(dian)(dian)(dian)3A/AC 250V；常開觸點(dian)(dian)(dian) 5A/AC 250V;1A/DC 30V |
|||
|
模擬(ni)輸出 |
兩路(lu)模(mo)擬輸(shu)出，可以選擇頻率、電流、電壓等16種(zhong)信號，輸(shu)出信號范(fan)圍在0~10V/0~20mA內可任意設定(ding)。 |
|||
|
輸出信號(hao) |
多達(da)4路輸出信號，每路有40種信號可供選擇 |
|||
|
運行功(gong)能 |
限制(zhi)頻率(lv)(lv)，回避(bi)頻率(lv)(lv)，轉(zhuan)差補償，反轉(zhuan)保護，自(zi)整定，PID控(kong)制(zhi) |
|||
|
直流電流制動 |
內置PID調(diao)節制(zhi)動電流(liu)，在不過流(liu)的(de)前提下，保(bao)證(zheng)足夠的(de)制(zhi)動轉矩 |
|||
|
運行命令通道 |
三種通(tong)(tong)道：操作面板(ban)給定、控制(zhi)端子給定、串行通(tong)(tong)訊口(kou)給定。可通(tong)(tong)過多種方式切(qie)換 |
|||
|
頻(pin)率源 |
共有10種(zhong)頻(pin)率(lv)源(yuan)：數字給定(ding)、模(mo)擬電壓給定(ding)、模(mo)擬電流(liu)給定(ding)、多段速給定(ding)、串行口給定(ding)，可通過多種(zhong)方式切換。 |
|||
|
輸入端子 |
8個數字(zi)輸(shu)入(ru)端子，可(ke)兼容有源PNP或(huo)NPN輸(shu)入(ru)方(fang)式(shi)，其中一個可(ke)做(zuo)高(gao)速脈沖輸(shu)入(ru)（0~100kHz方(fang)波）；三個模擬量輸(shu)入(ru)端子，其中AI1和AI2可(ke)選擇(ze)0~10V或(huo)0~20mA輸(shu)入(ru)，A3電壓為-10V~+10V輸(shu)入(ru) |
|||
|
輸(shu)出端子 |
兩個(ge)數字式輸(shu)出(chu)(chu)(chu)(chu)端子(zi)，其中一(yi)個(ge)可做高速脈沖輸(shu)出(chu)(chu)(chu)(chu)（0~100kHz方波(bo)）；一(yi)個(ge)繼電器輸(shu)出(chu)(chu)(chu)(chu)端子(zi)；兩個(ge)模擬輸(shu)出(chu)(chu)(chu)(chu)端子(zi)，分別可選0~20mA或0~10V，可實現設(she)定頻率、輸(shu)出(chu)(chu)(chu)(chu)頻率、轉速等物理(li)量的(de)輸(shu)出(chu)(chu)(chu)(chu)。 |
|||
|
保護功能(neng) |
變頻(pin)器保(bao)護 |
過(guo)壓保(bao)(bao)護(hu)(hu)，欠(qian)壓保(bao)(bao)護(hu)(hu)，過(guo)流保(bao)(bao)護(hu)(hu)，過(guo)載保(bao)(bao)護(hu)(hu)，過(guo)熱保(bao)(bao)護(hu)(hu)，過(guo)流失速保(bao)(bao)護(hu)(hu)，過(guo)壓失速保(bao)(bao)護(hu)(hu)，缺相(xiang)保(bao)(bao)護(hu)(hu)（可選功能），外部(bu)故障，通訊錯誤，PID反饋信號異常，PG故障 |
||
|
IGBT溫度(du)顯(xian)示 |
顯示當前IGBT溫度 |
|||
|
變頻器(qi)風扇(shan)控(kong)制 |
可(ke)設定 |
|||
|
瞬(shun)間(jian)掉(diao)電再起(qi)動 |
小于(yu)15毫秒(miao)(miao)：連續(xu)運行(xing) 大于(yu)15毫秒(miao)(miao)：自動檢測電機(ji)轉速，瞬間(jian)掉電再啟動 |
|||
|
轉速起(qi)動追蹤方式 |
變(bian)頻器啟動時自動追(zhui)蹤電機轉速(su) |
|||
|
參數保(bao)護功能 |
通過設定管(guan)理員密碼(ma)和解碼(ma)，保護變(bian)頻(pin)器參數 |
|||
|
顯示 |
LED/OLED顯(xian)示鍵盤 |
運行信息 |
監視對象包括：運(yun)行頻(pin)率(lv)，設(she)定頻(pin)率(lv)，母線(xian)電(dian)(dian)壓(ya)，輸出(chu)(chu)電(dian)(dian)壓(ya)，輸出(chu)(chu)電(dian)(dian)流，輸出(chu)(chu)功率(lv)，輸出(chu)(chu)轉矩(ju)，輸入(ru)端子(zi)狀態(tai)，輸出(chu)(chu)端子(zi)狀態(tai)，模擬(ni)量(liang)AI1值，模擬(ni)量(liang)AI2值，電(dian)(dian)機實際運(yun)行速度， |
|
|
錯誤信息 |
最多保存有3個錯誤信息，可以查詢故(gu)障發生時刻(ke)的故(gu)障類(lei)型(xing)、電壓、電流、頻率和工作狀態 |
|||
|
LED顯示 |
顯示參(can)數 |
|||
|
OLED顯示 |
可選件，中/英(ying)文(wen)提示操作(zuo)內容 |
|||
|
參數拷貝 |
可上傳和下傳變頻器(qi)的功能代碼(ma)信息，實現快速參數復制 |
|||
|
按鍵鎖定和功能選擇 |
實(shi)現按(an)鍵部分(fen)或全部鎖定，定義部分(fen)按(an)鍵的作用(yong)范(fan)圍，以防止誤操作 |
|||
|
通訊 |
RS485 |
內置485 |
||
|
環境 |
環境溫度 |
-10℃~40℃（環(huan)境(jing)溫度(du)在40℃~50℃，請降額使用） |
||
|
儲存溫度 |
-20℃~65℃ |
|||
|
環境濕(shi)度(du) |
小于90%R.H，無水珠(zhu)凝(ning)結(jie) |
|||
|
振動 |
5.9m/s2(=0.6g) |
|||
|
應用地點 |
室內，不受陽(yang)光直曬，腐蝕性氣(qi)(qi)體、無塵埃、可(ke)燃性氣(qi)(qi)體、油(you)霧、水蒸汽、滴水或鹽份等 |
|||
|
海拔高度 |
低于1000m |
|||
|
污染等(deng)級 |
2 |
|||
|
防護(hu)等級 |
IP20 |
|||
|
產品標(biao)準 |
產品執行安(an)規標準 |
IEC61800-5-1:2007 |
||
|
產(chan)品執行EMC標準 |
IEC61800-3：2005 |
|||
|
冷卻(que)方法 |
強制風冷 |
|||
（1）環境溫度-10℃~50℃，超過40℃后，請(qing)降(jiang)(jiang)額(e)(e)使用(yong)，按照1℃降(jiang)(jiang)額(e)(e)3%的比例降(jiang)(jiang)額(e)(e)。不建(jian)議在50℃以上的環境中使用(yong)變頻器。
（2）防止電磁干(gan)擾、遠離干(gan)擾源(yuan)。
（3）防止水滴(di)、蒸汽(qi)、粉(fen)塵(chen)、灰(hui)塵(chen)、棉絮、金屬細粉(fen)的(de)侵入。
（4）防止油、鹽及腐蝕性氣體侵(qin)入。
（5）避免震動。最大振幅不超過(guo)5.9m/s(0.6g)。
（6）避(bi)免高溫多濕(shi)(shi)且無(wu)雨水滴淋，相(xiang)對濕(shi)(shi)度小(xiao)于90%RH，不(bu)允(yun)許結露。在(zai)存在(zai)腐蝕(shi)性(xing)氣體(ti)的空間中，最大相(xiang)對濕(shi)(shi)度不(bu)能(neng)超過60%。
（7）海拔(ba)高度(du)。
（8）禁(jin)止在易燃性(xing)、可燃性(xing)、爆(bao)炸性(xing)氣體(ti)、液體(ti)或固(gu)體(ti)的(de)危險環(huan)境(jing)中使用。
◆ 內置高精度光伏陣列最大功率點跟蹤MPPT算法
◆ 干運行狀態監測、處理
◆ 蓄水池水位控制
◆ 兼容直流/交流兩種輸入
◆ LED顯示實時(shi)系統狀態與參(can)數
◆ 基于RS485的實時遠程監(jian)控系統
◆ 快速安裝設計，無需額外維護
◆ 內置全方(fang)位保護及(ji)診斷(duan)機制
◆ 具有交直(zhi)流自動(dong)切換功能
◆ 通過(guo)PI550-S和PI550A1-S太陽能逆(ni)變器的自動開(kai)關，可以實(shi)現直流(liu)與交(jiao)流(liu)的自動切(qie)換(huan)
◆ 內置RS485通訊功能
◆ 外接GPRS設(she)備可選，用于遠程監控和參數(shu)設(she)置
