PS9550系列
變頻器一體化裝置
- 產品簡介
- 技術數據
- 運行環境
- 應用范圍
- 功能特點
- 資料下載

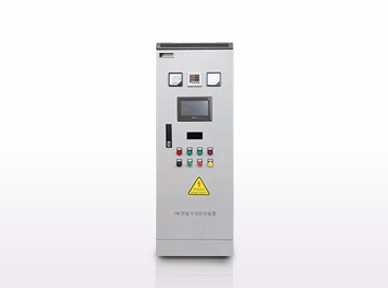

變(bian)頻器一體柜是基(ji)于(yu)普傳科技PI550系列(lie)高性(xing)(xing)能標準性(xing)(xing)矢量變(bian)頻器基(ji)礎上，將變(bian)頻器進行模塊化(hua)設計并配置相應外圍控(kong)制電路及顯示操控(kong)的一體化(hua)集成(cheng)控(kong)制柜。用戶訂購可以選擇我司標準配置功能(neng)、也可根(gen)據現場使用需求自行(xing)選擇外圍控(kong)制器件(jian)及(ji)所需面板操控(kong)，根(gen)據客戶需求定制。客戶購買PS柜后，只(zhi)要正確接入電源及(ji)輸出電機線即可正常使(shi)用，避免了(le)現場(chang)二(er)次配線的不便(bian)。PS變(bian)頻一體柜的組成,不但外觀簡潔(jie)美觀、也(ye)提高了(le)二(er)次配電的安(an)全可靠(kao)性，操控簡單、同時(shi)降低了(le)用戶的成本投入。
|
項目 |
功能 |
規范 |
||
|
電源 |
額定電(dian)壓(ya)等級 |
AC 3PH 480V(-10%)~440V(+10%) AC 3PH 380V(-15%)~440V(+10%) AC 1PH 220V(-15%)~240V(+10%) AC 3PH 220V(-15%)~240V(+10%) |
||
|
輸入頻(pin)率 |
50Hz/60Hz |
|||
|
允許(xu)波動 |
電(dian)壓(ya)(ya)持續波(bo)動(dong)：±10%；輸入頻率波(bo)動(dong)：±5%；電(dian)壓(ya)(ya)失衡率小于(yu)3%；畸變(bian)率滿足IEC61800-2標準(zhun) |
|||
|
控制性能 |
控(kong)制系統(tong) |
基(ji)于DSP的高性能矢量控制變頻器 |
||
|
控制方法 |
V/F控制，無PG矢量(liang)控制，帶PG矢量(liang)控制 |
|||
|
自動轉矩提(ti)升功能 |
實現V/F控制方式下低頻率（1Hz）大(da)輸出轉矩控制 |
|||
|
加減速(su)控制 |
直線或S曲(qu)線加(jia)(jia)減(jian)速方式。四種加(jia)(jia)減(jian)速時(shi)間，加(jia)(jia)減(jian)速時(shi)間范圍(wei)0.0~6500.0s |
|||
|
V/F曲線方式 |
線性，平方(fang)根多次(ci)冪(mi)，用(yong)戶自定(ding)義V/F曲線 |
|||
|
過載能力(li) |
G型(xing)：額(e)定電(dian)流150%-1分鐘，額(e)定電(dian)流180%-2秒 |
|||
|
F型：額(e)定(ding)(ding)電流120%-1分(fen)鐘，額(e)定(ding)(ding)電流150%-2秒 |
||||
|
最高頻(pin)率 |
矢量(liang)控制：0-300Hz V/F控制：0~3200Hz |
|||
|
載波頻率 |
0.5K~16kHz;可根(gen)據負載特性，自動調(diao)整(zheng)載波頻率 |
|||
|
輸入頻率分辨率 |
數(shu)字設(she)(she)定：0.01Hz 模擬設(she)(she)定：最高(gao)頻(pin)率×0.1% |
|||
|
啟(qi)動轉矩 |
G型機(ji)：0.5Hz/150%(無(wu)PG矢量(liang)控制) F型機(ji)：0.5Hz/100%(無(wu)PG矢量(liang)控制) |
|||
|
調速范圍 |
1：100（無PG矢(shi)量控制） 1：1000（帶PG矢(shi)量控制） |
|||
|
穩速精度 |
無PG矢量控(kong)(kong)制(zhi)(zhi)：≤±0.5%（額定同步轉速(su)） 帶(dai)PG矢量控(kong)(kong)制(zhi)(zhi)：≤±0.02%（額定同步轉速(su)） |
|||
|
轉(zhuan)矩響應 |
≤40ms（無PG矢量控制） |
|||
|
轉(zhuan)矩提(ti)升(sheng) |
自(zi)動轉矩(ju)提升；手動轉矩(ju)提升0.1%~30.0% |
|||
|
直流制動 |
直流制動頻(pin)率：0.00Hz~最大頻(pin)率，制動時間：0.0~100.0秒，制動動作電流值：0.0%~100.0% |
|||
|
點(dian)動控制 |
點動(dong)頻(pin)率范圍：0.00Hz~最大頻(pin)率；點動(dong)加減速(su)時間0.0s~6500.0s |
|||
|
多(duo)段速(su)運行 |
通過控制端(duan)子實現最多16段速運行(xing) |
|||
|
內(nei)置PID |
可方便實現過程控(kong)制閉環控(kong)制系統 |
|||
|
自動電壓調整(zheng)（AVR） |
當(dang)電(dian)網(wang)電(dian)壓(ya)變化時(shi)，能自動保(bao)持輸出電(dian)壓(ya)恒定 |
|||
|
轉矩限定(ding)與控(kong)制 |
“挖土機”特(te)性，對運行器(qi)件轉矩自動限(xian)制，防止頻繁過流跳閘；閉環矢量(liang)模式可實(shi)現轉矩控制 |
|||
|
個性化功能 |
上電外(wai)圍設備安全自檢 |
可(ke)實現上電對外圍(wei)設備進(jin)行安全檢測如接地、短路等(deng) |
||
|
共直流母線功能 |
可實現多臺變頻器共用(yong)直流(liu)母線的功能(neng) |
|||
|
逐波限(xian)流功(gong)能 |
內(nei)置逐(zhu)波限流算法，減少變頻(pin)器報(bao)過流概率(lv)，提高整機抗(kang)干擾能力 |
|||
|
定時控制(zhi) |
定時(shi)控制功(gong)能：設定時(shi)間最大6500分(fen)鐘(zhong) |
|||
|
運行(xing) |
輸(shu)入(ru)信號(hao) |
運行方法 |
鍵盤/端子(zi)/通訊 |
|
|
頻(pin)率設定 |
10種頻率設定方式，包括DC 0~10V、-10~+10V范(fan)(fan)圍可調整；DC 0~20mA 范(fan)(fan)圍可調整，面板編碼器等 |
|||
|
啟動信(xin)號 |
正(zheng)轉，反轉 |
|||
|
多段(duan)速(su)度 |
最多可(ke)以設定16段速度（使(shi)用多功能端(duan)子或者程序運行(xing)） |
|||
|
緊(jin)急停止 |
中斷控制器的輸出 |
|||
|
擺(bai)頻運(yun)行 |
過程控(kong)制運行 |
|||
|
故障復位 |
當保護功能(neng)處(chu)于有效狀態時，可(ke)以自動或手動復位故障狀態 |
|||
|
PID反饋信號 |
包括DC 0~10V，DC 0~20mA |
|||
|
輸出信號 |
運(yun)行狀態 |
電(dian)機狀(zhuang)態顯示，停止，加減(jian)速，勻速，程序運行(xing)狀(zhuang)態 |
||
|
故障(zhang)輸出 |
觸(chu)(chu)點容量：常閉觸(chu)(chu)點3A/AC 250V；常開觸(chu)(chu)點 5A/AC 250V;1A/DC 30V |
|||
|
模擬輸出(chu) |
兩路(lu)模擬輸(shu)出，可(ke)以選擇頻率、電流(liu)、電壓等16種信號，輸(shu)出信號范圍在(zai)0~10V/0~20mA內可(ke)任意設(she)定。 |
|||
|
輸(shu)出信號 |
多達4路輸(shu)出(chu)信號，每路有40種信號可供選擇 |
|||
|
運(yun)行功能(neng) |
限制頻率(lv)，回避頻率(lv)，轉差補償，反轉保護，自(zi)整定，PID控制 |
|||
|
直流電流制動 |
內(nei)置PID調節制(zhi)動(dong)電(dian)流，在不過(guo)流的前提(ti)下(xia)，保證足夠的制(zhi)動(dong)轉(zhuan)矩(ju) |
|||
|
運行命(ming)令(ling)通(tong)道(dao) |
三種(zhong)通道：操作面板給定、控制端子給定、串行通訊口(kou)給定。可通過(guo)多種(zhong)方式切換 |
|||
|
頻率源 |
共(gong)有10種頻率源：數字給定(ding)、模擬電壓給定(ding)、模擬電流給定(ding)、多段速給定(ding)、串行口給定(ding)，可通過多種方(fang)式切換。 |
|||
|
輸(shu)入端(duan)子(zi) |
8個數字(zi)輸(shu)入端子，可兼容有源(yuan)PNP或NPN輸(shu)入方式，其中一個可做高速脈沖輸(shu)入（0~100kHz方波(bo)）；三(san)個模擬量輸(shu)入端子，其中AI1和(he)AI2可選擇0~10V或0~20mA輸(shu)入，A3電壓為-10V~+10V輸(shu)入 |
|||
|
輸出端子 |
兩(liang)個(ge)數字式(shi)輸(shu)(shu)出(chu)(chu)端子，其中一個(ge)可做(zuo)高(gao)速脈(mo)沖輸(shu)(shu)出(chu)(chu)（0~100kHz方波(bo)）；一個(ge)繼(ji)電器(qi)輸(shu)(shu)出(chu)(chu)端子；兩(liang)個(ge)模擬輸(shu)(shu)出(chu)(chu)端子，分別可選0~20mA或0~10V，可實現設定頻(pin)率、輸(shu)(shu)出(chu)(chu)頻(pin)率、轉(zhuan)速等物理(li)量(liang)的輸(shu)(shu)出(chu)(chu)。 |
|||
|
保(bao)護功能 |
變頻器保(bao)護 |
過(guo)壓(ya)(ya)保(bao)(bao)(bao)護(hu)(hu)(hu)，欠壓(ya)(ya)保(bao)(bao)(bao)護(hu)(hu)(hu)，過(guo)流(liu)保(bao)(bao)(bao)護(hu)(hu)(hu)，過(guo)載(zai)保(bao)(bao)(bao)護(hu)(hu)(hu)，過(guo)熱保(bao)(bao)(bao)護(hu)(hu)(hu)，過(guo)流(liu)失(shi)速保(bao)(bao)(bao)護(hu)(hu)(hu)，過(guo)壓(ya)(ya)失(shi)速保(bao)(bao)(bao)護(hu)(hu)(hu)，缺相保(bao)(bao)(bao)護(hu)(hu)(hu)（可選功(gong)能），外部故(gu)障，通(tong)訊錯誤，PID反饋信號異常，PG故(gu)障 |
||
|
IGBT溫度顯示(shi) |
顯示當前IGBT溫(wen)度(du) |
|||
|
變頻器風扇控制 |
可設(she)定 |
|||
|
瞬間掉電(dian)再起(qi)動 |
小于(yu)15毫(hao)秒：連續運行 大于(yu)15毫(hao)秒：自動(dong)檢測電機轉速，瞬間掉電再(zai)啟動(dong) |
|||
|
轉(zhuan)速(su)起動追蹤方(fang)式 |
變(bian)頻(pin)器啟(qi)動時自動追蹤電(dian)機轉速 |
|||
|
參數保護功能(neng) |
通過設定管理(li)員密碼和解碼，保(bao)護變頻器參數 |
|||
|
顯(xian)示 |
LED/OLED顯示鍵盤(pan) |
運行信息 |
監視對象包括：運行頻(pin)率，設定(ding)頻(pin)率，母線(xian)電(dian)壓(ya)，輸(shu)出(chu)電(dian)壓(ya)，輸(shu)出(chu)電(dian)流，輸(shu)出(chu)功率，輸(shu)出(chu)轉矩(ju)，輸(shu)入端子狀態，輸(shu)出(chu)端子狀態，模(mo)擬量AI1值，模(mo)擬量AI2值，電(dian)機實(shi)際(ji)運行速度， |
|
|
錯(cuo)誤信(xin)息 |
最多保存(cun)有3個錯誤信(xin)息(xi)，可(ke)以查詢故障發生時刻的(de)故障類型、電壓、電流、頻率和工作狀態 |
|||
|
LED顯示 |
顯示(shi)參數 |
|||
|
OLED顯示 |
可選件，中(zhong)/英(ying)文提示操作內容 |
|||
|
參數拷貝 |
可(ke)上傳和(he)下(xia)傳變(bian)頻器的(de)功能代(dai)碼信息，實現快速參數復制 |
|||
|
按鍵鎖定和功能選擇 |
實現按鍵部(bu)分或全(quan)部(bu)鎖定，定義部(bu)分按鍵的作用(yong)范(fan)圍，以防止(zhi)誤操作 |
|||
|
通(tong)訊(xun) |
RS485 |
內(nei)置485 |
||
|
環境(jing) |
環境溫度(du) |
-10℃~40℃（環境溫度在40℃~50℃，請(qing)降額使(shi)用） |
||
|
儲存溫度 |
-20℃~65℃ |
|||
|
環境濕度 |
小于90%R.H，無水珠凝結 |
|||
|
振動(dong) |
5.9m/s2(=0.6g) |
|||
|
應(ying)用地點 |
室(shi)內，不受陽(yang)光直曬，腐蝕(shi)性氣(qi)體、無塵埃(ai)、可燃性氣(qi)體、油霧、水(shui)蒸汽、滴水(shui)或(huo)鹽(yan)份(fen)等 |
|||
|
海拔高度 |
低于1000m |
|||
|
污染(ran)等級 |
2 |
|||
|
防護等級 |
IP20 |
|||
|
產品(pin)標準 |
產(chan)品執行安規標準 |
IEC61800-5-1:2007 |
||
|
產(chan)品(pin)執行(xing)EMC標準 |
IEC61800-3：2005 |
|||
|
冷卻(que)方法 |
強制風(feng)冷 |
|||
（1）環境溫度-10℃~50℃，超過40℃后，按照1℃降額3%的比例降額。不建議在50℃以上的環境中使用變頻器。
（2）防止電磁干擾、遠離干擾源。
（3）防止水滴、蒸汽、粉塵、灰塵、棉絮、金屬細粉的侵入。
（4）防止油、鹽及腐蝕性氣體侵入。
（5）避免震動。最大振幅不超過5.8m/s(0.6g)。
（6）避免高溫多濕且無雨水滴淋，相對濕度小于90%RH，不允許結露。在存在腐蝕性氣體的空間中，最大相對濕度不能超過60%。
（7）海拔高度。
（8）禁止在易燃性、可燃性、爆炸性氣體、液體或固體的危險環境中使用。
變頻器節能一體柜廣泛應用于國家發改委“電機系統節能工程”重點改造領域：
電力：改造風機、水泵系統，重點是20萬千瓦以上火力發電機組。
冶金：鼓風機、除塵風機、冷卻水泵、加熱爐風機、鑄造除鱗水泵等設備。
有色：除塵系統自動化控制及風機調速。
煤炭：礦井通風機、排水泵調速改造及計算機控制系統。
石油、石化、化工：工藝系統流程泵自動化控制。
機電：研發制造節能型電機、電機系統及配套設備。
輕工：注塑機、液壓油泵的節能。
其他：企業空調和通風、樓宇集中空調的電機系統改造等
此外，還應用于建材（水泥、玻璃）市政、建筑（樓宇供水）、暖通、污水處理等領域。
兼具PI550系列產品功能，工頻(pin)/變頻(pin)運行雙回路安(an)全設計，可以保證生產連續性(xing)，安(an)裝維護更加(jia)方便。
1）優(you)良的(de)(de)軟(ruan)啟動功(gong)能：利用智(zhi)能節(jie)電控制(zhi)器(qi)，可使電機(ji)沿給定的(de)(de)加速(su)時間逐漸加速(su)到正常運轉速(su)度，從(cong)而有(you)效地(di)降(jiang)低(di)(di)了設(she)備的(de)(de)機(ji)械沖(chong)擊(ji)，這將(jiang)使得(de)設(she)備的(de)(de)壽(shou)命得(de)以(yi)有(you)效延(yan)長(chang)，并可降(jiang)低(di)(di)設(she)備的(de)(de)維修和保(bao)養成本。
2）完美的調速(su)特性，三(san)種速(su)度控制方式：V/F恒轉矩控制方式、無PG矢量控制（SVC）方式、有PG矢(shi)量控(kong)制（VC）方式。
3）顯著的(de)節(jie)電(dian)效果：能源價(jia)格(ge)的(de)不(bu)斷上漲(zhang)和各(ge)國能源法案中對(dui)節(jie)能提出了更(geng)嚴(yan)格(ge)的(de)要(yao)求，使節(jie)能成為各(ge)行業(ye)必須面臨的(de)重要(yao)課(ke)題。
4）“智能節電(dian)一體化控制器(qi)”，針對各類設備的特(te)性配置專用的控制系統(tong)，具有良好的節電(dian)效果(guo)。作為優良的節電(dian)設備，廣(guang)泛用于(yu)通風(feng)、供(gong)水、塑膠(jiao)、陶瓷、印染、紡(fang)織、油田、五金等行業，節電(dian)效果(guo)達(da)10-60%。
5）內置簡易PLC功能，即一個多(duo)段速發生(sheng)器；變頻器能根據預先設定的運行(xing)時間、運行(xing)頻率(lv)和方向，自(zi)動控制電(dian)機的運轉，以滿足(zu)生(sheng)產工藝的需要。
6）內(nei)置PID功能，可(ke)以(yi)很方(fang)便地實現如(ru)恒壓供水、恒壓供氣等(deng)閉環控制(zhi)系統。
7）完善的(de)故障(zhang)檢測、診斷、數碼顯示功能，提高電機運行的(de)可靠性。
8）具有遠程自動化控制RS-485接口，可用于遠程控制(zhi)。
9）獨(du)特的模塊化設計和可靠(kao)的產(chan)品結構。
10）所有部件均(jun)采(cai)用高品質器(qi)件，從(cong)而(er)保(bao)證產品的高壽命。
11）發(fa)貨之前，每(mei)臺(tai)控(kong)制柜都(dou)已通過(guo)嚴格的測試，確(que)保產品100%的優良率。
12）經(jing)過(guo)特殊涂裝的PCB電(dian)路板，可以保證產品在惡劣(lie)的工況條(tiao)件下具有可靠的保護。
13)完備的自我監控(kong)和(he)報警(jing)功能(neng)可(ke)保證產品運(yun)行的高可(ke)靠(kao)性和(he)高穩定性。
14）用(yong)戶可選擇帶或者不帶“市/節電”切換，操作(zuo)方便。
