一、 水泵(beng)原系統(tong)概述：
在供水(shui)系(xi)(xi)統中(zhong)，恒壓供水(shui)是指通(tong)過(guo)檢測管網壓力，在供水(shui)網系(xi)(xi)中(zhong)用(yong)水(shui)量(liang)(liang)(liang)發生變化時，而控(kong)制出口壓力保持在設定值(zhi)不變的(de)(de)(de)(de)控(kong)制方式(shi)(shi)。一(yi)般使用(yong)水(shui)泵時，選用(yong)的(de)(de)(de)(de)設備額定流(liu)(liu)量(liang)(liang)(liang)通(tong)常都超過(guo)實(shi)際需(xu)要(yao)的(de)(de)(de)(de)流(liu)(liu)量(liang)(liang)(liang)，而實(shi)際用(yong)水(shui)過(guo)程(cheng)中(zhong)所需(xu)的(de)(de)(de)(de)流(liu)(liu)量(liang)(liang)(liang)會發生變化，如(ru)在樓(lou)宇(yu)供水(shui)中(zhong)，白天和夜(ye)晚的(de)(de)(de)(de)用(yong)水(shui)量(liang)(liang)(liang)變化很大，采(cai)用(yong)閥門來調節(jie)(jie)(jie)流(liu)(liu)量(liang)(liang)(liang)的(de)(de)(de)(de)方式(shi)(shi)使用(yong)較(jiao)為普遍。雖然方法(fa)(fa)(fa)簡單，但這種(zhong)方式(shi)(shi)實(shi)際上是通(tong)過(guo)人為增加阻力的(de)(de)(de)(de)辦(ban)法(fa)(fa)(fa)達到調節(jie)(jie)(jie)的(de)(de)(de)(de)目(mu)的(de)(de)(de)(de)，這種(zhong)節(jie)(jie)(jie)流(liu)(liu)調節(jie)(jie)(jie)方法(fa)(fa)(fa)浪費了大量(liang)(liang)(liang)的(de)(de)(de)(de)電能(neng)，同時設備的(de)(de)(de)(de)使用(yong)和維護(hu)成本較(jiao)高。本文介紹利(li)用(yong)PI7800變頻器(qi)內置PID功能(neng)進行自動恒壓供水(shui)控(kong)制，滿足節(jie)(jie)(jie)能(neng)降耗的(de)(de)(de)(de)要(yao)求。
二、變(bian)頻器解決方案
變頻器是水泵電(dian)機的(de)(de)控(kong)制(zhi)(zhi)設備(bei)，能按照(zhao)水壓(ya)(ya)恒(heng)(heng)(heng)定需要將0～50Hz的(de)(de)頻率信號(hao)供給水泵電(dian)機，調整其(qi)轉速(su)。水壓(ya)(ya)由安(an)裝在管網(wang)的(de)(de)干線(xian)上壓(ya)(ya)力傳感器檢測，并將其(qi)轉化為4～20mA的(de)(de)電(dian)流信號(hao)，反(fan)(fan)饋給變頻器。變頻器根(gen)據設定的(de)(de)給定值和(he)反(fan)(fan)饋的(de)(de)實際值（變頻器控(kong)制(zhi)(zhi)端口IF反(fan)(fan)饋），即根(gen)據恒(heng)(heng)(heng)壓(ya)(ya)時對應(ying)的(de)(de)電(dian)壓(ya)(ya)設定值與從壓(ya)(ya)力傳感器獲得的(de)(de)反(fan)(fan)饋電(dian)流信號(hao)，利用PID控(kong)制(zhi)(zhi)自動調節(jie)，改變頻率輸出值來調節(jie)所控(kong)制(zhi)(zhi)的(de)(de)水泵電(dian)機轉速(su)，以保(bao)證(zheng)管網(wang)壓(ya)(ya)力恒(heng)(heng)(heng)定要求。

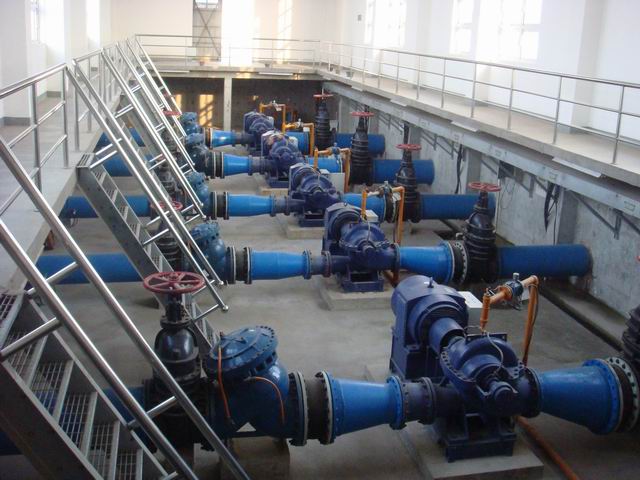

圖（一）生(sheng)產線

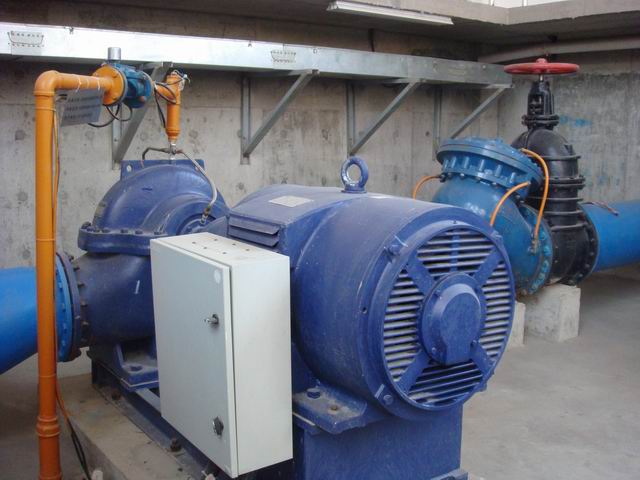

圖（二(er)）負(fu)載(zai)：水泵/220KW

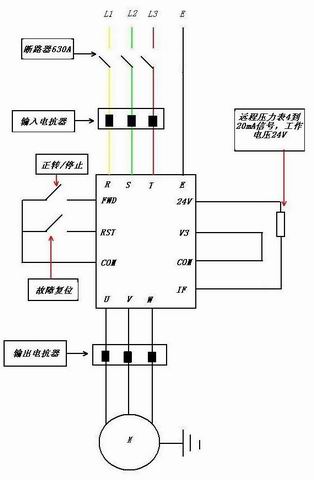

圖(tu)（三）控制原理圖(tu)
三(san)、相應的參(can)數(shu)設置如下：
F04=7 頻率設置方式通過PID調(diao)節(jie)（接(jie)變頻器的端子是IF與V3：4到20m）。
F05=3 端子起動（外部控(kong)制(zhi)）。
F08=3 VF 提升(sheng)方式
F09=120S 加速時間
F10=120S 減速(su)時間
F27=1 停止方式設定（0減速停車(che)，1自由停車(che)）
F44=2 轉(zhuan)速追蹤選擇(ze)（0無此功能，1掉電追蹤方式(shi)，2起動追蹤方式(shi)）
F61=1 負載類型
其中F72中的P參數組：
P02=1 反饋信(xin)號(hao)選擇（根據遠程壓力表輸出信(xin)號(hao)選擇IF或VF）
P03=3 給(gei)定信號選擇（默認為3鍵盤輸入，可以根據現場情況調節）
P04=40% 鍵盤給定信號（計算(suan)方法：P04=所需壓力/遠程壓力表的(de)量程*100%）
P08=0 PID故障(zhang)檢測時間
