中頻(pin)(pin)電源是將三相工頻(pin)(pin)電源變換成(cheng)單相電源，主要應用(yong)于(yu)(yu)各(ge)種金(jin)(jin)(jin)屬(shu)的熔煉(lian)、保溫、燒結、焊(han)接、淬火(huo)、回火(huo)、透熱(re)(re)、金(jin)(jin)(jin)屬(shu)液(ye)凈(jing)化、熱(re)(re)處理、彎管(guan)、以及晶體生長等。我們常見的應用(yong)有：中頻(pin)(pin)爐（也叫中頻(pin)(pin)熔煉(lian)爐、中頻(pin)(pin)透熱(re)(re)爐、中頻(pin)(pin)加熱(re)(re)爐等，用(yong)于(yu)(yu)金(jin)(jin)(jin)屬(shu)棒料加熱(re)(re)紅沖、稀(xi)有金(jin)(jin)(jin)屬(shu)熔煉(lian)、金(jin)(jin)(jin)屬(shu)煉(lian)鋼、金(jin)(jin)(jin)屬(shu)退火(huo)、大型管(guan)道/鋼板等在(zai)線預熱(re)(re)等熱(re)(re)處理作(zuo)業）、輸油管(guan)道加熱(re)(re)、焊(han)機，普(pu)傳的PI500-I系列已經在對(dui)焊機(ji)和輸(shu)油管道加(jia)熱(re)上有了成功應用，這里我們對中頻(pin)電源在輸油管道加熱上的應用做(zuo)詳細的說(shuo)明。
在我國石油開(kai)采中，稠(chou)(chou)油的(de)比例占相當(dang)大一(yi)部(bu)分，這(zhe)類原油粘(zhan)度(du)高、凝固(gu)點高、密度(du)大、含蠟(la)量(liang)高，難以輸(shu)送。目(mu)前在稠(chou)(chou)油集(ji)輸(shu)中應(ying)用(yong)較多的(de)工藝技術是管(guan)(guan)線摻水和油管(guan)(guan)加熱。我公司開(kai)發的(de)PI500-I系列中頻(pin)電(dian)源應(ying)用(yong)在管(guan)(guan)道(dao)加熱中，在結(jie)構、性(xing)(xing)能及(ji)可靠性(xing)(xing)方面，具有非常明顯(xian)的(de)優(you)勢，控制電(dian)路(lu)采用(yong)高性(xing)(xing)能專用(yong)DSP 及(ji)大規模數(shu)字專用(yong)集(ji)成電(dian)路(lu)，以大功(gong)率(lv)IGBT為件，整流控制、逆變控制、功率調節、操作接口(kou)、保護(hu)等部(bu)分均集(ji)成在一(yi)塊控制板(ban)上(shang)，調試、維護(hu)方便，可靠性高(gao)，節能效(xiao)果好。

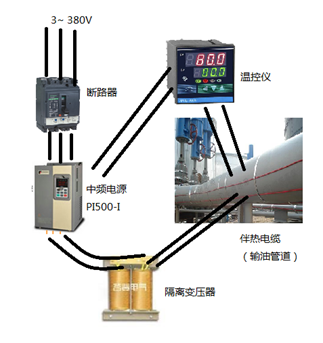

1、系統構(gou)成如下：
①提供３８０Ｖ交流(liu)電源(yuan)。
②中頻加熱(re)電(dian)(dian)源(yuan)(yuan)：是一種采用中頻感應加熱(re)技(ji)術(shu)提(ti)高加熱(re)效(xiao)率的(de)(de)電(dian)(dian)源(yuan)(yuan)設(she)(she)備(bei)。該設(she)(she)備(bei)可提(ti)供(gong)500~2000HZ的(de)(de)頻率，實現了輸出(chu)電(dian)(dian)壓、電(dian)(dian)流(liu)的(de)(de)連(lian)續(xu)可調，以達到(dao)輸出(chu)功率連(lian)續(xu)可調的(de)(de)目的(de)(de)，提(ti)高加熱(re)效(xiao)果。
③中頻變壓器：采(cai)用環形(xing)中頻變壓器，用于隔(ge)離輸入輸出電(dian)壓，防止由于直(zhi)流偏磁(ci)或過勵磁(ci)產生的飽和問(wen)題(ti)，同時可起到(dao)串聯諧(xie)振的作用。
④溫(wen)度(du)(du)傳感器(qi)及溫(wen)控(kong)儀：檢(jian)測輸出(chu)液(ye)體(ti)的溫(wen)度(du)(du)，通過溫(wen)度(du)(du)來控(kong)制中頻電源的起停(ting)，溫(wen)度(du)(du)到達，停(ting)止加熱，溫(wen)度(du)(du)低時啟動加熱。

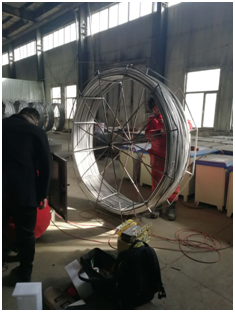

⑤集膚加熱電(dian)纜：在中(zhong)頻電(dian)流的作用下，產(chan)生交變磁場，將電(dian)能轉變為熱能。
2、設置參數(shu)如下(xia)：
|
序號 |
參數(shu)號(hao) |
參數(shu)值 |
|
1 |
F0.11 |
1 |
|
2 |
F0.19 |
800 |
|
3 |
F0.21 |
800 |
|
4 |
F4.14 |
25 |
|
5 |
F4.15 |
25 |
|
6 |
F4.13 |
320 |
|
7 |
F3.07 |
1 |
3、應用(yong)效果：

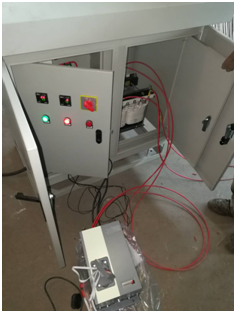

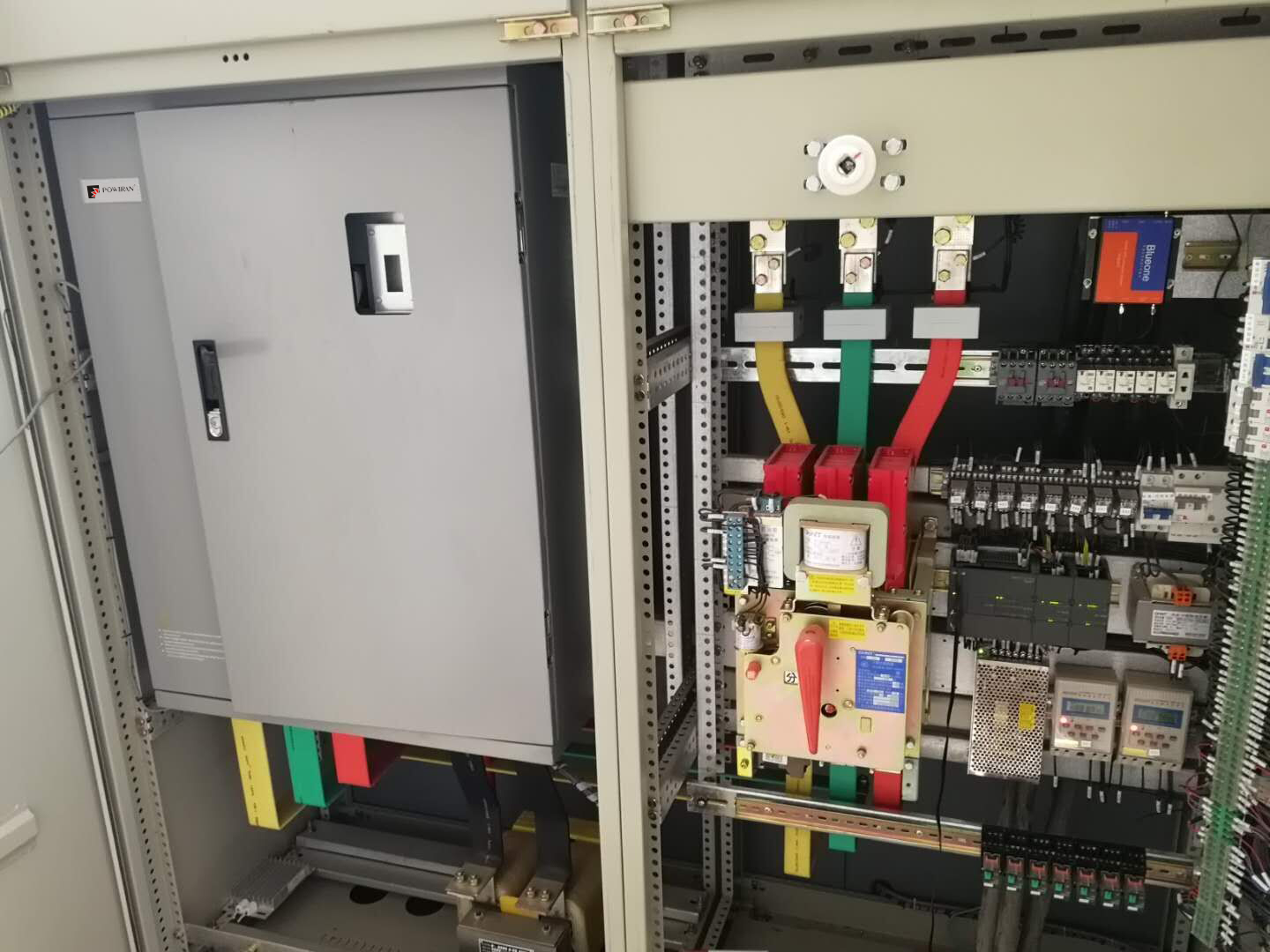

; 普(pu)傳(chuan)科(ke)技在(zai)勝(sheng)利(li)油田、遼河油田 、大慶(qing)油田等幾(ji)個(ge)稠油井分布(bu)的區域內(nei)成功運(yun)用了中(zhong)頻(pin)電源加熱技術。
通(tong)過現場調(diao)整，結合加熱電纜及功(gong)(gong)率(lv)，一般(ban)將頻(pin)率(lv)調(diao)至500~800 Hz，根據功(gong)(gong)率(lv)調(diao)整電流(liu)，一般(ban)75 kW的電源輸出(chu)(chu)電流(liu)在80 A左(zuo)右，93 kW的電源在100 A左(zuo)右，通(tong)過中頻(pin)變壓器，輸出(chu)(chu)電壓在800 V左(zuo)右(串(chuan)聯輸出(chu)(chu)電壓為(wei)500 V、600 V、700 V、800 V)，其(qi)加熱和節能等應用效果十分明顯。
1)功(gong)率因數明(ming)顯提高。
2)減少(shao)了對(dui)(dui)電網的污(wu)染(ran)(ran)原工頻(pin)加熱，需將三相變(bian)(bian)單相，造成變(bian)(bian)壓(ya)器輸入三相電壓(ya)嚴重(zhong)不平衡，對(dui)(dui)電網污(wu)染(ran)(ran)嚴重(zhong)。應用(yong)變(bian)(bian)頻(pin)電源以后，功(gong)率因(yin)數提高，諧波含量明顯減少(shao)，所以減輕了對(dui)(dui)電網的污(wu)染(ran)(ran)。
3)加(jia)熱(re)效果(guo)明(ming)顯，根(gen)據集(ji)膚(fu)效應，頻率提(ti)高后(hou)，負載所獲得的能(neng)量(liang)提(ti)高，線路損耗也相應減少，從而(er)提(ti)高了加(jia)熱(re)效果(guo)。據測試，變頻加(jia)熱(re)可比工頻加(jia)熱(re)提(ti)前1~2小時達到預定效果(guo)，而(er)且(qie)溫度高。
4)保護(hu)功能(neng)齊全原工頻電(dian)源柜保護(hu)功能(neng)差(cha)，往往由(you)于負(fu)載的(de)短路、斷路及電(dian)壓(ya)的(de)不(bu)穩定(ding)(ding)，造成變壓(ya)器燒毀、工作不(bu)穩定(ding)(ding)。而變頻電(dian)源柜由(you)于DSP的(de)控制，其(qi)保護(hu)功能(neng)齊全，避免了由(you)于電(dian)網及負(fu)載的(de)故障(zhang)引(yin)起的(de)問題，保證了系(xi)統(tong)的(de)穩定(ding)(ding)運行。
5)節(jie)能效(xiao)果明顯據測試，每臺中(zhong)頻(pin)電源柜比相應的工(gong)頻(pin)柜節(jie)電都(dou)在20%左(zuo)右，節(jie)約了(le)電能，提(ti)高了(le)工(gong)作效(xiao)率，保證了(le)加(jia)熱系統的效(xiao)果。
