摘要(yao)：國內的一些特大型城市為了降低大氣污染指數已出臺相關鼓勵使用電(dian)鍋爐的政(zheng)策。針對于波峰(feng)波谷用電(dian)的地區，電(dian)加熱(re)鍋爐可(ke)以在波谷時進行加熱(re)蓄熱(re)，供白天用(yong)電高峰時使用(yong)，即"削峰填谷(gu)"。 本文主要介紹了電加(jia)熱(re)鍋爐(lu)的工作原理及應(ying)(ying)用(yong)現(xian)狀；重點(dian)介紹了普傳科技在線軟起在電加(jia)熱(re)鍋爐(lu)上(shang)的應(ying)(ying)用(yong)情況(kuang)。通(tong)過全自動(dong)智能(neng)化控制技術，實現(xian)了低損耗(hao)、無污染、易維(wei)護的改造(zao)目的。
關鍵詞：在線軟起(qi)；電(dian)加(jia)熱鍋爐；PLC；觸(chu)摸屏
一、概述

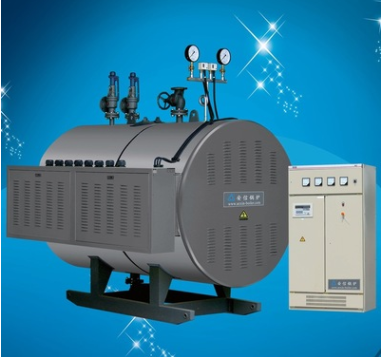

電加熱鍋爐主要由鍋爐本體和電控(kong)箱及控(kong)制系統組成。電(dian)加熱鍋(guo)爐不需要采用燃燒的方(fang)式(shi)將化(hua)學能(neng)轉(zhuan)化(hua)為熱能(neng),也就不(bu)需(xu)要供(gong)應燃(ran)燒所需(xu)的空氣和燃(ran)料,不會排放有害氣體及灰渣,完全(quan)符合環保(bao)要求，隨(sui)著有限能源(例如:煤炭資源)的(de)(de)減(jian)少(shao)和大幅度漲價，電加熱鍋(guo)爐(lu)作為新(xin)興的(de)(de)鍋(guo)爐(lu)設備(bei)越來越受到大家的(de)(de)認(ren)可(ke). 其特點是(shi)環保、清(qing)潔、無污染、無噪音(yin)、全自動控(kong)制。
二、工作(zuo)原理
電(dian)加熱鍋爐品(pin)種(zhong)很多，其分類一般按電(dian)熱元件的形式(shi)來劃分，有(you)電(dian)阻(zu)式(shi)、電(dian)極式(shi)和電(dian)膜式(shi)。下面(mian)主(zhu)要以電(dian)阻(zu)式(shi)來做以說明(ming)。
電阻(zu)(zu)式是采用高阻(zu)(zu)抗管(guan)形電熱元件,接(jie)通電源后,管形(xing)電熱(re)元(yuan)件(jian)產生高熱(re)使水成為(wei)熱(re)水或蒸汽。管形(xing)電熱(re)元(yuan)件(jian)由金(jin)屬外殼、電熱(re)絲和氧(yang)化(hua)續(xu)三者組成。該種元(yuan)件(jian)的(de)優點是水中(zhong)不帶電,使(shi)用較(jiao)為(wei)安全,對水質也不造成污(wu)染。問題是鍋爐容量的增大(da)依靠管形電熱元件的數(shu)量來實現,并按投運數量來調(diao)節(jie)鍋(guo)爐負(fu)荷。因此(ci),這種鍋爐的(de)容量受到電(dian)熱(re)(re)元(yuan)件(jian)結構布置的(de)限制。客戶現場采用的(de)就是這種電(dian)阻式的(de)加(jia)熱(re)(re)元(yuan)件(jian)。2噸的(de)鍋爐采用48個30KW的電加熱管（3~ 380V），5噸的鍋爐采用48個75KW的電加熱(re)管。
電加熱(re)(re)爐根據加熱(re)(re)方式不同，又分為：電蒸(zheng)汽加熱(re)(re)爐和電熱(re)(re)水加熱(re)(re)爐，其采用的加熱(re)(re)管材質也不同
折疊電(dian)蒸汽鍋爐：優質電(dian)熱絲外(wai)套加厚不(bu)銹鋼管，管內(nei)填充高純(chun)度二氧化(hua)鎂粉，電(dian)加熱管使用壽命(ming)長。每組(zu)電(dian)熱元件(jian)采用法蘭連接，具(ju)有結構(gou)簡單，機械強度高，安全可(ke)靠(kao)，更換方便等(deng)特點。
電熱(re)(re)(re)(re)水鍋爐：采用先進的陶瓷電加熱(re)(re)(re)(re)管，外套優質無縫鋼管，能夠有效(xiao)(xiao)防止水垢干擾(rao)，使用壽命長(chang)。吸熱(re)(re)(re)(re)構造采用計(ji)算機(ji)優化設計(ji)，完全優化了(le)受熱(re)(re)(re)(re)面換熱(re)(re)(re)(re)系(xi)數，熱(re)(re)(re)(re)效(xiao)(xiao)率極高，達98%以上。大大降低(di)電能損(sun)耗。
三、普傳(chuan)科技在線(xian)軟起動器控(kong)制特(te)點(dian)（以五噸(dun)電加(jia)熱爐(lu)為例(li)）

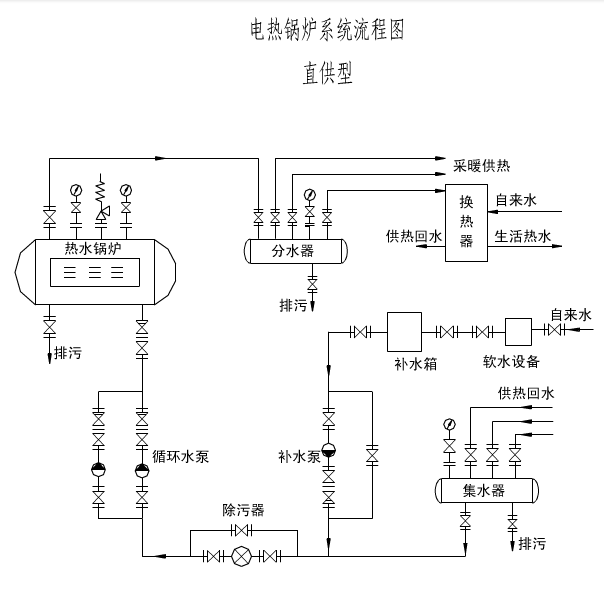

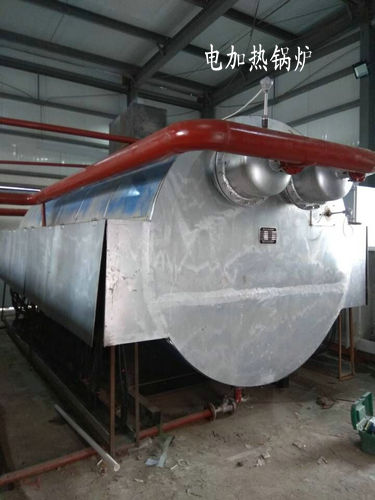

客戶現場的電(dian)加熱(re)爐為電(dian)熱(re)水加熱(re)爐，大致構造(zao)如下圖(tu)所示(shi)：
1、該鍋(guo)爐(lu)根據現場情況(kuang)由(you)設計之初的真(zhen)空(kong)電(dian)加(jia)熱(re)鍋(guo)爐(lu)改(gai)為常(chang)壓電(dian)加(jia)熱(re)鍋(guo)爐(lu)。
1）真空(kong)(kong)鍋(guo)(guo)爐(lu)(lu)對真空(kong)(kong)度有較高的(de)要求，對鍋(guo)(guo)爐(lu)(lu)的(de)密(mi)閉性(xing)、真空(kong)(kong)泵及電磁閥的(de)要求也(ye)比較高，而(er)且(qie)密(mi)閉容器的(de)安全(quan)也(ye)是重中之重，而(er)常壓鍋(guo)(guo)爐(lu)(lu)直(zhi)通(tong)大氣，象燒開(kai)水一樣簡單，安全(quan)性(xing)要比真空(kong)(kong)鍋(guo)(guo)爐(lu)(lu)要高
2）在真空設備(bei)保(bao)持良(liang)好(hao)的情(qing)況下真空鍋(guo)爐(lu)(lu)和常壓鍋(guo)爐(lu)(lu)的熱效率相當，但是(shi)后期(qi)(qi)的維護成本要比常壓鍋(guo)爐(lu)(lu)高， 常壓鍋(guo)爐(lu)(lu)的維護更方便，后期(qi)(qi)運行更穩定，所(suo)以客戶結(jie)合使用(yong)現(xian)場為學校及后期(qi)(qi)維護等考慮，將鍋(guo)爐(lu)(lu)改為常壓鍋(guo)爐(lu)(lu)運行。
2、全自動(dong)智能化控制技術，無需(xu)專(zhuan)人(ren)值守。工(gong)作方式(shi)靈活，可(ke)設置(zhi)為手動(dong)或自動(dong)方式(shi)。手(shou)動(dong)方式可(ke)(ke)以(yi)分別啟停單組(zu)的(de)(de)(de)電(dian)加熱(re)管(guan)及循環泵、補水泵，方便設備(bei)的(de)(de)(de)初期(qi)調試；自動(dong)方式可(ke)(ke)以(yi)根據外部溫(wen)度(du)、水位信(xin)號的(de)(de)(de)采集，通(tong)過(guo)與(yu)設定溫(wen)度(du)的(de)(de)(de)比較來控(kong)制電(dian)加熱(re)管(guan)的(de)(de)(de)起停組(zu)數，通(tong)過(guo)電(dian)加熱(re)管(guan)啟動(dong)組(zu)數的(de)(de)(de)控(kong)制來達到供暖(nuan)溫(wen)度(du)的(de)(de)(de)要求。
3、該電加熱鍋爐共48個電加熱管（AC380V，75KW），分為12組，每4個一組(zu)，由一臺軟起(qi)動(dong)(dong)(dong)器控制，啟(qi)動(dong)(dong)(dong)時，根據(ju)參(can)數(shu)設定的初(chu)期啟(qi)動(dong)(dong)(dong)組(zu)數(shu)，先啟(qi)動(dong)(dong)(dong)，然后再根據(ju)參(can)數(shu)設置(zhi)的啟(qi)動(dong)(dong)(dong)時間間隔及溫(wen)度采取步進式啟(qi)動(dong)(dong)(dong)電加熱管(guan)。
4、該系統對供水溫度(du)進行自動(dong)控(kong)制，可在負荷(he)溫度變化時(shi)對電加熱管、補(bu)水(shui)泵、循環泵進(jin)行自動啟(qi)停控(kong)制。
5、具備齊全(quan)的多項保(bao)(bao)護(hu)功能，漏電保(bao)(bao)護(hu)、缺水保(bao)(bao)護(hu)、接地(di)保(bao)(bao)護(hu)、過流保(bao)(bao)護(hu)、電源保(bao)(bao)護(hu)等(deng)，鍋爐自動保(bao)(bao)護(hu)，安(an)全(quan)到家。

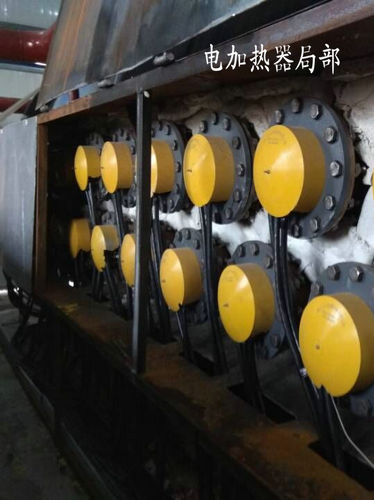

6、每組電(dian)熱元件采用法蘭連接，具有結構簡單，機(ji)械強度高，安全可靠(kao)，更換方便等(deng)特(te)點。
四、電加熱鍋(guo)爐控(kong)制選型

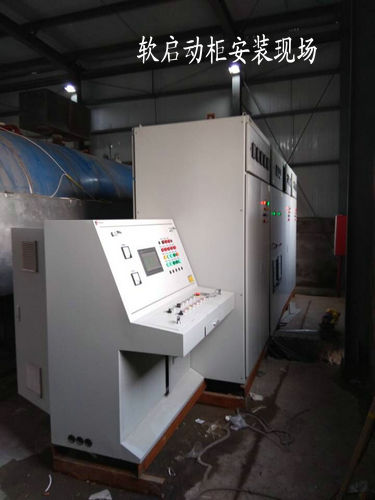

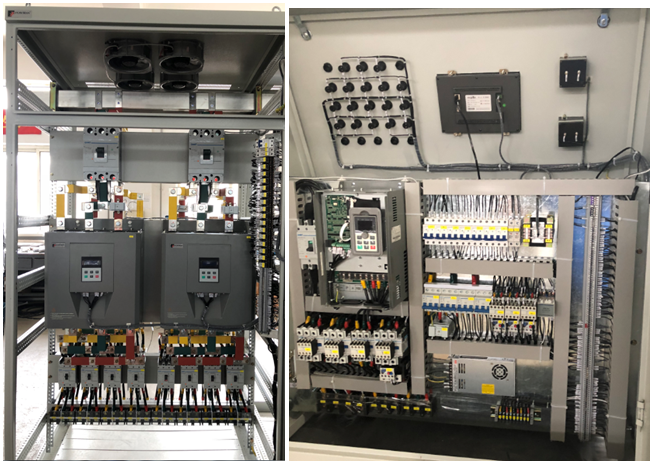

1、每個(ge)電加熱管(guan)的規格為AC380V，75KW，共48個，選用普傳科技的在線(xian)軟起動器(qi)PS5300 320G3*12臺，每臺分別帶4個電(dian)加(jia)熱管。
2、循環泵(beng)為18KW，采用(yong)變頻控制，選(xuan)用(yong)PI500 018G3，根據管(guan)網(wang)的溫度(du)情(qing)況調(diao)整(zheng)循環泵的轉速，來調(diao)節管(guan)網(wang)的流量，變頻器(qi)輸(shu)出頻率通過鍵盤電位器(qi)調(diao)整(zheng)。現場電機為一用一備(bei)。
3、補水泵2臺，都為4KW，采用工頻(pin)控制，分別為鍋爐(lu)和管道補水(shui)。
4、補水(shui)(shui)箱采(cai)用浮球(qiu)開關(guan)自動補水(shui)(shui)。

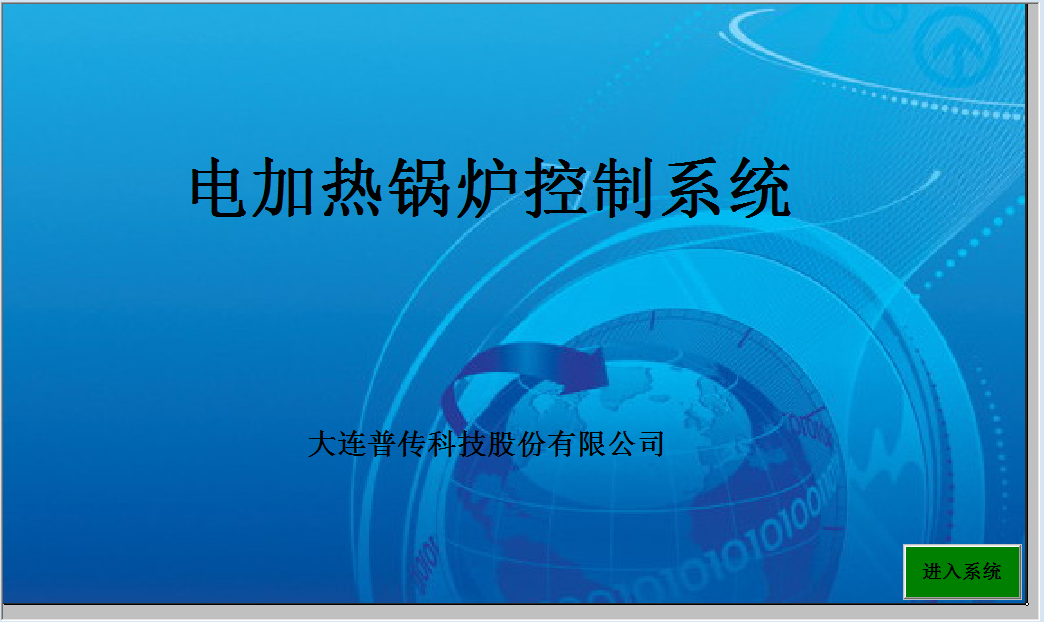

5、為使客戶操作方便以及運(yun)行溫度控制更靈活，主(zhu)控只(zhi)部(bu)分(fen)采用了觸(chu)摸屏(ping)+西門子(zi)PLC的控制方式，為完成(cheng)溫度(du)、壓(ya)力等信號的采集，使(shi)用了A/D、和PT100的擴(kuo)展模塊。所有(you)的參數設置及鍋爐實時監控參數都(dou)在觸摸屏上進行操作(zuo)和顯示。
五、電加(jia)熱鍋爐采用軟起控制(zhi)的優點(dian)
1、用軟起帶(dai)電(dian)加(jia)熱管(guan)啟動(dong)，可(ke)以減少(shao)數量較多電(dian)加(jia)熱管(guan)同(tong)時啟動(dong)時電(dian)流對(dui)電(dian)網的(de)沖擊，電(dian)流平穩(wen)。在(zai)線起停，去掉(diao)了交流接觸器的(de)使用，使維護更加(jia)方便。
2、電力作為能源加熱(re)鍋(guo)爐中(zhong)的(de)載體(ti)不會(hui)有任何(he)污染物的(de)排放，且熱(re)效率高，可達到98%以(yi)上，國內(nei)的一(yi)些(xie)特大(da)型城市(shi)為了降(jiang)低大(da)氣(qi)污染指數(shu)已出臺相關鼓(gu)勵使用電鍋爐(lu)的政策。對(dui)于波(bo)峰波(bo)谷用電的地區，電加(jia)熱鍋爐(lu)可以在波(bo)谷時(shi)進(jin)行加(jia)熱蓄熱，供白天用(yong)電高峰時(shi)使用(yong)，即"削(xue)峰填(tian)谷"。
3、環(huan)保運行，無噪音，無污(wu)染，熱效率(lv)高(熱效率大于95%)，散熱 損耗小(xiao)。
4、全自動智能(neng)化控制技術，無需(xu)人員(yuan)值守。
5、鍋(guo)爐占地面積小，節省場(chang)地。
6、全自動電(dian)加(jia)熱鍋爐廣泛適用于醫院(yuan)、學校(xiao)、紡織廠(chang)(chang)、服裝廠(chang)(chang)、服裝超市、制(zhi)衣廠(chang)(chang)、干洗(xi)店、飯(fan)店、酒(jiu)店、饃店、賓館、食堂(tang)、餐廳、食品(pin)廠(chang)(chang)、飲料(liao)(liao)廠(chang)(chang)、豆制(zhi)品(pin)廠(chang)(chang)、肉制(zhi)品(pin)廠(chang)(chang)、罐頭廠(chang)(chang)、酒(jiu)廠(chang)(chang)、制(zhi)藥廠(chang)(chang)、包裝廠(chang)(chang)、建材廠(chang)(chang)、涂料(liao)(liao)廠(chang)(chang)、美容院(yuan)、洗(xi)浴(yu)中(zhong)心、桑拿、蒸房等場所。
